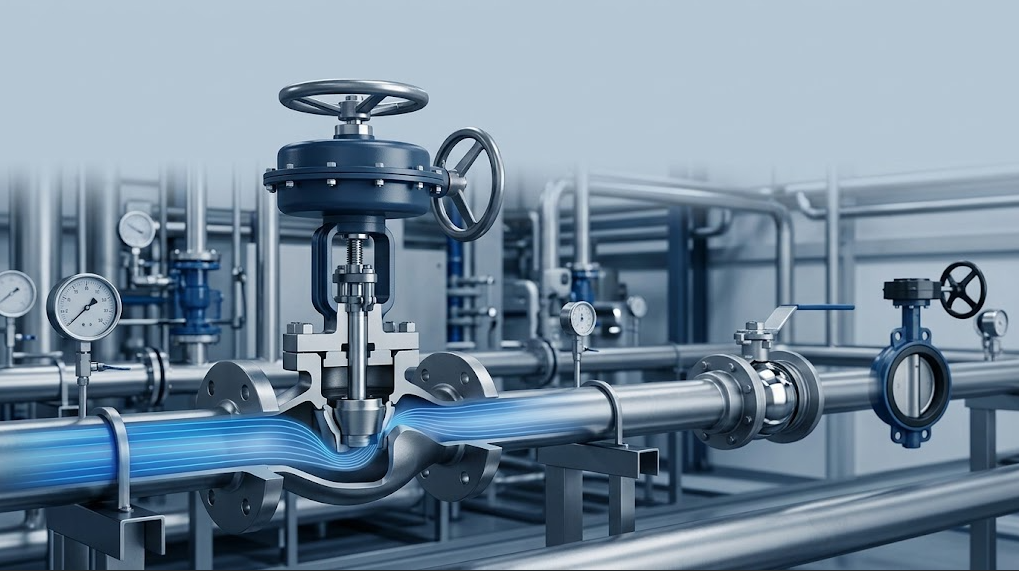

Какой клапан лучше всего подходит для регулирования расхода?

Шаровой регулирующий клапан часто является наилучшей отправной точкой для точного регулирования, поскольку перемещение заглушки может создать определенную характеристику потока, а регулировка может быть рассчитана на перепад давления. Характерный поворотный клапанклапанможет быть лучше для использования при высокой производительности или ограниченном пространстве. Для правильного ответа необходимо выбрать размер по всей рабочей площади.

Основные выводы

• Используйте регулирующий клапан специального размера, когда основной задачей является стабильная и повторяемая модуляция.
• Шаровые конструкции обеспечивают высокую гибкость регулирования, но могут привести к большему перепаду давления, чем конструкции с прямоточной изоляцией.
• Характерные конструкции с шариками и высокоэффективными бабочками-бабочками могут обеспечить более высокую производительность в компактном поворотном корпусе.
• Проверьте минимальную, нормальную и максимальную работу, а не только проектный максимум, и проанализируйте кавитацию, мигание, шум, скорость, крутящий момент, отключение и отказоустойчивость.

Выбор наилучшего клапана зависит от задачи управления

Дроссельный клапан должен не только выдерживать частичное открывание. Он должен обеспечивать требуемый расход в каждой рабочей точке, реагировать на сигналы контроллера, оставаться стабильным вблизи ожидаемого значения хода и выдерживать энергию, выделяемую при регулировке. ТоРуководство по регулирующему клапану Fisherучитывает размеры клапанов, поведение при монтаже, реакцию привода, расчеты по жидкости и газу, кавитацию, мигание, шум, материалы и значения давления и температуры как взаимосвязанные решения.

Чтобы отделить функции регулирования от изоляции и предотвращения обратного потока, используйте этообзор типов промышленных клапановпрежде чем оценивать конкретную конструкцию регулирующего клапана.

Почему Шаровые Клапаны являются наиболее распространенным Выбором

Вшаровой клапан, заглушка перемещается относительно седла и при перемещении изменяет площадь потока.Руководство по эксплуатации клапана TLVобъясняет, что шаровые краны могут регулировать расход, и отмечает меньший риск повреждения заглушки или седла при частичном открывании по сравнению с обычными ручными шаровыми кранами. Это также подчеркивает компромисс: внутренний канал может создавать больший перепад давления.

Корпус регулирующего клапана дополняет эту базовую геометрию продуманной отделкой, приводом, позиционером и заданными рабочими характеристиками. Характеристики равнопроцентного, линейного и быстрого открывания описывают, как изменяется номинальный коэффициент расхода при перемещении в определенных условиях испытания. Наилучшая внутренняя характеристика выбирается не по привычке; потери давления в системе и выигрыш в технологическом процессе определяют установленные характеристики.

Когда Поворотный Регулирующий Клапан Может Быть Лучше

Поворотная конструкция позволяет снизить вес и габариты или обеспечить более высокую пропускную способность при заданном номинальном размере. Характерные шаровые сегменты и высокоэффективные поворотные корпуса представляют собой стандартные типы регулирующих клапанов, а не просто запорные клапаны, удерживаемые наполовину открытыми вручную. Им по-прежнему требуются данные производителя о коэффициенте расхода, восстановлении давления, динамическом моменте, запасе хода привода, нагрузке на седло, допустимом перепаде давления и уровне шума.

Не делайте вывод о пригодности регулирования на основе общего названия продукта. KAIWEI's liveкаталог дроссельных заслонокперечисляет концентрические и смещенные семейства, в то время как егокаталог регулирующих клапановперечислены продукты, ориентированные на управление. Для предлагаемой модели требуется подтверждение точной настройки, привода, сигнала, положения отказа, доступного крутящего момента, Cv/Kv и допустимого перепада давления.

Калибровка - Это Нечто Большее, Чем Просто Соответствие Размеру Трубы

Для жидкостей часто вводится базовое соотношение размеров без засорения в виде:

Q = Cv × sqrt(ΔP / SG)

где Q - расход, эквивалентный расходу воды в галлонах в минуту в соответствии с принятыми в уравнении единицами измерения, ΔP - перепад давления в клапане в фунтах на квадратный дюйм, а SG - удельный вес жидкости. В результате перестановки Cv = Q × sqrt(SG / ΔP).

В качестве простой иллюстрации, жидкость, похожая на воду, при 100 галлонах в минуту и 4 фунтах на квадратный дюйм, распределенных по клапану, дает предварительное значение Cv = 100 × sqrt(1/4) = 50. Это не окончательный выбор. На результат могут повлиять установленные редукторы, вязкость, давление пара, критическое давление, подавленный поток, испарение, кавитация, расширение газа, агрегаты, коэффициенты безопасности и желаемый рабочий ход. Используйте соответствующие стандартные размеры и текущие коэффициенты производителя.

Проверьте все рабочие случаи

Клапан большого размера может работать в нормальном режиме вблизи седла, где из-за трения и улучшения технологического процесса может возникнуть цикличность. Клапан меньшего размера может не выдерживать максимального расхода или может потребовать чрезмерного падения давления. Перед запросом ценового предложения составьте таблицу вариантов:

Затем укажите допустимый уровень шума, класс отключения, направление утечки, дальность действия, время срабатывания, аварийное открытие/закрытие/срабатывание на месте, источник питания, управляющий сигнал, требования к опасной зоне и ограничения по техническому обслуживанию.

Предельное давление и стандартные проверки

Определение параметров канала подачи не подтверждает правильность определения предельного давления. Стандарт ASME B16.34 охватывает требования к давлению, температуре, материалам, размерам, проверке, испытаниям и маркировке для определенных новых клапанов. Подтвердите группу материала и температуру, прежде чем интерпретировать класс давления, и отдельно укажите требуемые проектом размеры клапанов/органов управления, требования к герметичности, испытаниям и документации.

Попросите компанию KAIWEI сделать выбор, который можно отследить

Пришлите KAIWEI таблицу с описанием рабочего процесса, состав жидкости, класс трубопроводов и магистралей, требуемые материалы для корпуса/отделки/седла/упаковки, запорное устройство и направление потока, стандарт клапана, концевое соединение, подсоединение привода, управляющий сигнал, действия при отказе, требования к проверке и документации. ТоСтраница решений KAIWEIнамечает маршрут запроса, а такжестраница контактоввы можете получить технический запрос или RFQ.

Попросите в ответе указать расчетное требуемое значение Cv/Kv, выбранный номинальный коэффициент и ход в каждом конкретном случае, прогнозируемую оценку шума или кавитации, где это уместно, допустимый перепад давления, базовые размеры привода и допущения. Это позволяет пересмотреть рекомендацию.
