Каковы основные типы промышленной арматуры?

Основными типами промышленных клапанов являются задвижечные, шаровые, шаровые-бабочки и обратные клапаны. Задвижечные и шаровые краны обычно выполняют изолирующие функции; шаровые и регулируемые клапаны регулируют поток; поворотные клапаны обеспечивают компактное управление поворотом; а обратные клапаны предотвращают обратный поток. Окончательный выбор зависит от условий обслуживания, а не только от названия категории.

Основные выводы

• Начните с выполнения необходимой функции: изолируйте, регулируйте, предотвращайте обратный поток, отводите или защищайте оборудование.
• Сравните потери давления, рабочую скорость, габариты установки, привод в действие, ремонтопригодность и требования к отключению.
• Материалы корпуса, отделки, седла, сальника и прокладки должны соответствовать требованиям к жидкости и полному диапазону температур.
• Перед заказом убедитесь в наличии соответствующего кода трубопровода, стандарта клапана, концевого соединения, класса давления, результатов испытаний и документации.

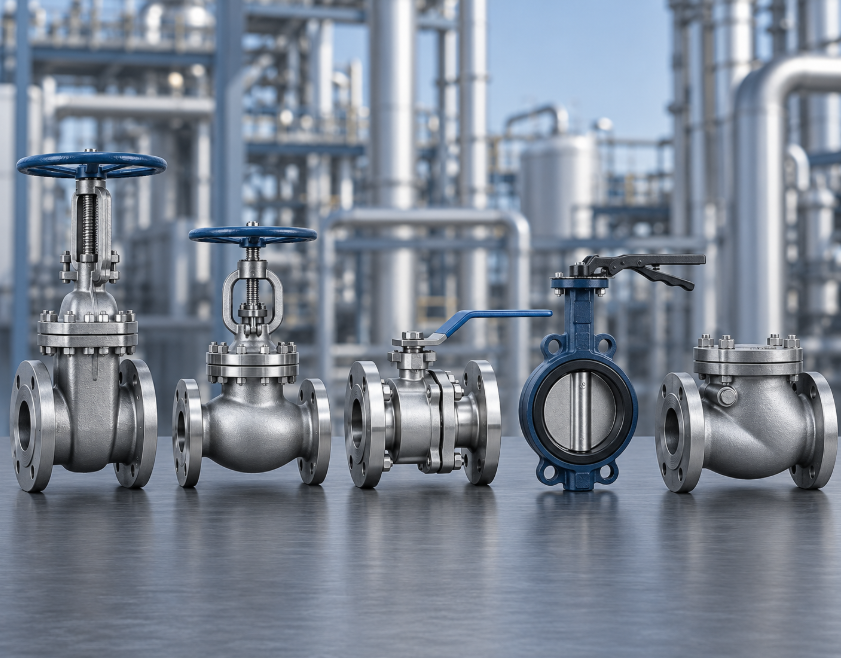

Пять распространенных типов промышленных клапанов

Клапан изменяет поток, перемещая элемент в направлении потока, от него или поперек него. Этот элемент может быть затвором, заглушкой, шариком, диском или обратным элементом, приводимым в движение технологической жидкостью. ТоРуководство по эксплуатации TLV-обзор клапановсодержит полезное объяснение основных конструкций, выполненных вручную.

Задвижки

Задвижка обеспечивает относительно беспрепятственный проход в полностью открытом состоянии. Это делает ее обычной отправной точкой для изоляции, когда клапан обычно остается полностью открытым или полностью закрытым. Это не самый лучший выбор, когда требуется частое включение, быстрая работа, небольшое пространство для установки или контролируемое дросселирование.

Шаровые клапаны

Aшаровой клапанизменяет площадь потока при перемещении заглушки относительно седла. Это регулируемое соотношение часто делает конструкцию подходящей для регулирования. Компромиссом является более извилистая траектория потока и, следовательно, потенциально более высокая потеря давления. Для применения в системах управления по-прежнему требуются калибровка, выбор регулировки, выбор размера привода, дальность действия, анализ шума, кавитации и отключения.

Шаровые краны

Шаровой кран поворачивается между открытым и закрытым положениями на 90 градусов. Конструкции с полным отверстием могут обеспечивать проходное отверстие рядом с отверстием присоединяемой трубы, в то время как конструкции с уменьшенным отверстием намеренно используют отверстие меньшего размера. Конструкция седла, шаровая опора, давление в полости, рабочий момент и рабочая температура - все это влияет на выбор. Ознакомьтесь с условиями эксплуатацииСемейство шаровых кранов KAIWEIв качестве исходного каталога запросите данные, относящиеся к конкретной модели.

Дроссельные заслонки

Дроссельные заслонки располагают в трубопроводе вращающийся диск и могут иметь короткую огибающую, расположенную лицом к лицу. Конструкции с концентрическим, двойным и тройным смещением не следует рассматривать как взаимозаменяемые. Необходимо пересмотреть предполагаемую работу, конструкцию седла, направление давления, совместимость фланцев, ориентацию вала, доступный крутящий момент привода и допустимую скорость вращения. KAIWEI перечисляет текущие конфигурации на своемстраница с дроссельной заслонкой.

Обратные клапаны

Обратный клапан является самодействующим: прямой перепад давления открывает его, а уменьшение или изменение направления потока приводит к закрытию.Каталог KAIWEIв материалах описываются общие серии обратных клапанов и клапанов с уплотнением под давлением, а также упоминаются варианты конструкции быстрозакрывающихся, байпасных и демпфирующих цилиндров, но не приводятся данные о времени закрытия или гидравлическом ударе. Поэтому требования к конструкции, ориентации, направлению, скорости, переходным характеристикам и обратной утечке, характерные для конкретной модели, требуют инженерной проверки.

Выберите по функции перед построением

Вопрос “Какой клапан лучше?” будет неполным без определенного назначения. Используйте следующую последовательность действий:

1. Определите действие. Является ли клапан изолирующим, регулирующим, предотвращающим обратный поток, отводящим или объединяющим потоки?
2. Опишите жидкость. Укажите состав, фазу, содержание твердых частиц, коррозионную активность, токсичность, вязкость и возможность кристаллизации или полимеризации жидкости.
3. Установите рабочий диапазон. Укажите нормальное, минимальное, максимальное, расчетное, пусковое, отключающее и аварийное давление и температуру.
4. Определите гидравлические характеристики. Укажите нормальный/минимальный/максимальный расход, допустимый перепад давления, требуемое перекрытие и любые проблемы, связанные с кавитацией, миганием, шумом, помпажем или эрозией.
5. Укажите интерфейс. Запишите номинальный размер, схему или диаметр отверстия, класс давления, концевое соединение, требования к контакту, привод, органы управления и, при необходимости, место отказа.
6. Назовите правила и доказательства. Укажите код трубопровода, стандарт арматуры, план проверки, испытания под давлением, сертификаты на материалы, чертежи и формат документа, требуемый проектом.

Как стандарты согласуются с принятым решением

Стандарты определяют области применения и общие требования; они не позволяют инженеру выбирать клапан. Стандарт ASME B16.34 охватывает такие вопросы, как номинальные значения давления и температуры, материалы, размеры, проверка, испытания, допуски и маркировка для новой конструкции клапана. Стандарты, относящиеся к конкретному продукту, могут дополнять требования к проектированию и испытаниям.

Стандартная ссылка на странице каталога не является доказательством того, что каждая модель сертифицирована или подходит для любого применения. В спецификации на покупку должны быть указаны требуемая версия и любые дополнения к проекту, а поставщик должен предоставить заявление о соответствии конкретной модели и список исключений.

Превратите Сравнение в Техническое исследование

КАЙВЕЙ в прямом эфирекаталог промышленных клапановсистематизирует текущие семейства продуктов для первоначального ознакомления. Для получения технического обзора или предложения отправьте информацию о жидкости и ее концентрации, конструкции и рабочем давлении/температуре, требуемом размере и классе, материалах корпуса/отделки/сиденья, концевом соединении, требованиях к стандартам и испытаниям, приводе и элементах управления, количестве и списке документов черезстраница контактов.

Эта информация позволяет команде сравнить фактическое семейство продуктов и их конфигурацию, вместо того чтобы рекомендовать клапан только по сервисной этикетке.
