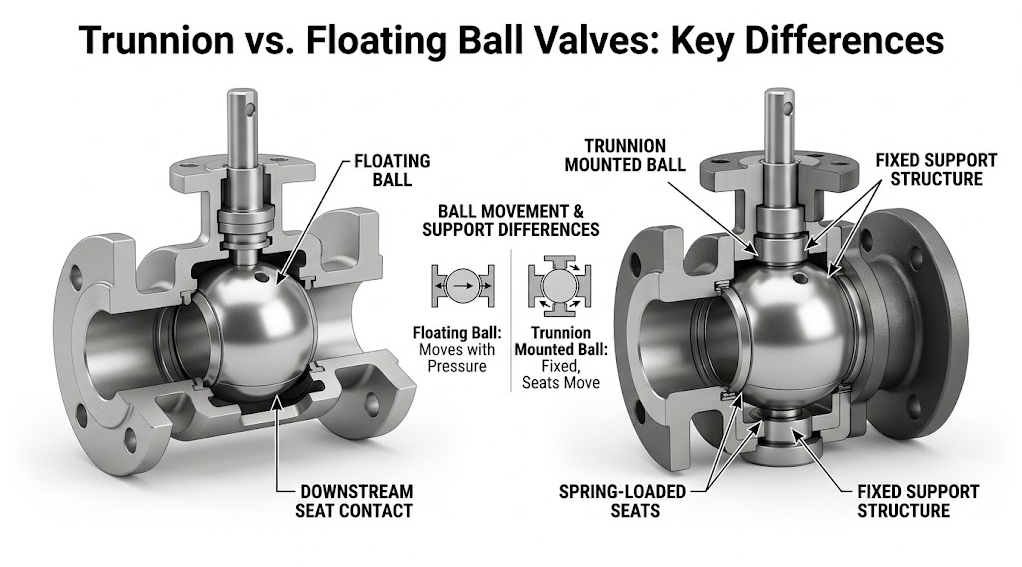

Цапфовые краны по сравнению с плавающими Основные отличия шаровых кранов

При выборепромышленный шаровой кран, одно из первых решений заключается в том , является ли плавающий шарклапандля данного случая лучше подходит шаровой кран, установленный на цапфе. В обеих конструкциях используется шаровой кран с четвертью оборота для обеспечения надежной изоляции потока, но их внутренние опорные конструкции существенно отличаются.

Плавающий шаровой кран прижимает шар к нижнему седлу за счет давления в трубопроводе, в то время как конструкция, установленная на цапфе, использует фиксированную нижнюю и верхнюю опоры для уменьшения перемещения шара и рабочего момента. Правильный выбор зависит от размера клапана, номинального давления, среды, температуры и условий эксплуатации.

Основные выводы

• Плавающие шаровые краны обычно используются для небольших и общепромышленных применений.
• Шаровые краны, установленные на цапфе, хорошо подходят для больших размеров и работы под более высоким давлением.
• Конструкции цапф, как правило, требуют меньшего рабочего крутящего момента при больших размерах.
• При выборе клапана следует учитывать давление, размер, среду, температуру и частоту работы.

Что такое плавающий шаровой кран?

В плавающем шаровом кране шарик механически не закреплен внизу. Вместо этого шарик может слегка перемещаться под давлением.

Когда клапан закрыт, давление на входе толкает шарик к нижнему седлу, помогая создать плотное уплотнение.

Эта относительно простая конструкция делает плавающие шаровые краны подходящими для многих общепромышленных применений, где требования к размеру клапана и давлению умеренные.

Однако с увеличением размера клапана и давления увеличивается и усилие, действующее на шар и седла. Это может привести к увеличению рабочего момента и повышению требований к приводу клапана.

Что такое шаровой кран, установленный на цапфе?

Шаровой кран, установленный на цапфе, поддерживает шар с помощью неподвижной системы цапф. Шаровой кран не перемещается свободно к нижнему седлу, как в плавающей конструкции.

Такое расположение помогает уменьшить усилие, необходимое для вращения шарика, особенно в клапанах большего размера и при более высоком давлении.

Поэтому шаровые краны с цапфовым креплением широко используются в таких областях применения, как нефте- и газопроводы, газотранспортные системы, нефтехимические предприятия и другие сложные технологические системы.

Дляпроектыесли требуются большие размеры или более высокие классы давления, шаровой кран, установленный на цапфе, может обеспечить практичное сочетание надежной изоляции и регулируемого рабочего момента.

Цапфа против Плавающие шаровые краны

Это скорее общие рекомендации по выбору, чем строгие ограничения. Подходящая конструкция зависит от фактических технических характеристик клапана и условий эксплуатации.

Когда следует выбирать шаровой кран с цапфовым креплением?

Конструкция, установленная на цапфе, может быть рассмотрена в тех случаях, когда проект предусматривает:

• Трубопроводы большого диаметра
• Высокие номинальные значения давления
• Частая работа клапана
• Магистральные нефте- и газопроводы
• Транспортировка природного газа
• Нефтехимическая переработка
• Области применения, требующие более низкого рабочего крутящего момента

Например, линейка шаровых кранов Kaiwei с цапфовым креплением включает в себя различные размеры, классы давления и конфигурации для самых требовательныхпромышленное применение.

Для проектов, требующих более специализированного проектирования, вы также можете ознакомиться с [промышленными шаровыми кранами] Kaiwei, чтобы сравнить различные конфигурации шаровых кранов.

В каких случаях Более подходит Плавающий Шаровой Кран?

Плавающая конструкция может быть уместна, когда применение включает в себя:

• Меньшие размеры клапанов
• Умеренное давление
• Общая изоляция процесса
• Системы водоснабжения и коммунальных услуг
• Менее требовательные условия эксплуатации
• Области применения, где предпочтительна более простая конструкция клапана

Важным моментом является то, что плавающие шаровые краны следует выбирать не только потому, что они имеют более простую конструкцию. Давление, температуру, среду и размер клапана по-прежнему необходимо проверять в соответствии с техническими характеристиками производителя.

Как Вы Выбираете Между Ними?

Практический процесс отбора начинается с пяти вопросов:

1. Каков размер клапана?

Размер клапана влияет на усилия, действующие на шар и седла. Трубопроводы больших размеров часто требуют установки на цапфу.

2. Каково рабочее давление?

Более высокое давление может увеличить силу, действующую на шар, и, следовательно, повлиять на рабочий крутящий момент и нагрузку на седло.

3. Что такое Среда?

Для работы с газом, маслом, водой и агрессивными или абразивными средами могут потребоваться различные материалы корпуса, седла и уплотнений.

4. Как часто будет работать клапан?

Применение в условиях повышенного цикла может предъявлять дополнительные требования к посадочным местам, уплотнениям и рабочим элементам.

5. Каковы стандарты проекта?

Перед выбором окончательной конфигурации клапана необходимо подтвердить соответствие требованиям API, ASME и других применимых стандартов.

Заключительные соображения

Не существует универсального ответа на вопрос, какой шаровой кран лучше - плавающий или с цапфовым креплением. Правильная конструкция зависит от сочетания размеров, давления, температуры, среды, требований к герметизации и условий эксплуатации.

Плавающие шаровые краны могут быть пригодны для многих общепромышленных применений, в то время как конструкции с цапфовым креплением обычно выбираются для более крупных применений и применений с более высоким давлением.

Для более широкого сравнения доступных дизайнов ознакомьтесь с разработками Kaiwei.промышленные шаровые краныи выберите конфигурацию в соответствии с требованиями вашего проекта.

Если требуемое семейство клапанов еще не определено, сначала сравнитезатворы, шаровые, шаровые бабочки и обратные клапаныпо назначению и условиям эксплуатации.

Нужна помощь в выборе шарового крана?Свяжитесь с Кайвеемс требуемым размером, классом давления, средой и условиями эксплуатации для получения подходящей конфигурации.
