Как правильно выбрать промышленный клапан

Выберите промышленный клапан, определив его назначение, а затем задокументируйте характеристики жидкости, параметры потока, давление на входе и выходе, температуру, допустимый перепад давления, требования к запорной арматуре, материалы, интерфейс трубопровода, приведение в действие, стандарты, испытания и ограничения по техническому обслуживанию. Правильный выбор - это проверенная конфигурация, а не просто название клапана или номинальный размер трубы.

Основные рекомендации

• Начните с выполнения функций: изолируйте, модулируйте, предотвращайте обратный поток, отводите или регулируйте.
• Используйте минимальные, нормальные, максимальные, расчетные условия, условия запуска, отключения и аварийной остановки.
• Проверьте граничное давление, пропускную способность, перекрытие, материалы и приведение в действие как отдельные, но взаимосвязанные решения.
• Сравнивайте цены только в том случае, если указаны предлагаемые модели, стандарты, тесты, допущения и исключения.

Шаг 1: Определите функцию клапана

Первый вопрос при выборе - что должен делать клапан. У клапана, который должен оставаться полностью открытым или закрытым, другие функции, чем у регулирующего клапана, который должен выдерживать промежуточный ход. Обратный клапан реагирует на прямой и обратный поток, а не на действия оператора. Трехходовой клапан может перенаправлять или смешивать потоки. Аварийное отключение повышает требования к времени хода, отказоустойчивости, источнику энергии и проверочным испытаниям.

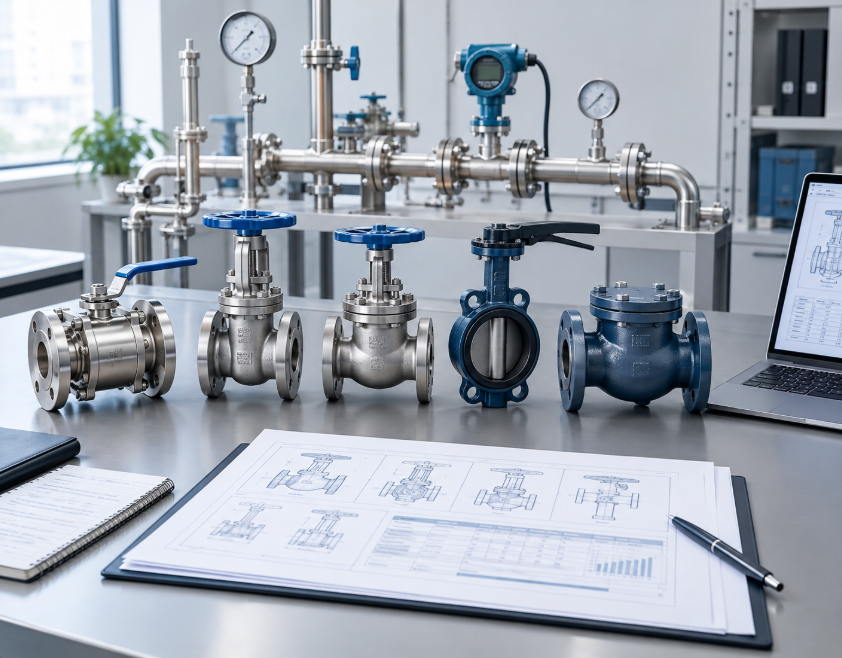

Не думайте, что всегда лучше всего использовать одно семейство клапанов.Шаровые и задвижечные клапаныявляются наиболее подходящими для изоляции клапанов.;Регулирующие клапанымогут быть проверены на модуляцию;дроссельные заслонкимогут быть компактным вариантом, а обратные клапаны предотвращают обратный поток. Для каждого варианта требуется описание конкретной модели.

Шаг 2: Опишите параметры жидкости и условия эксплуатации

Укажите все технологические процессы и чистящие жидкости, включая состав, концентрацию, фазу, твердые частицы, вязкость, коррозионную активность, токсичность, а также то, может ли среда кристаллизоваться, полимеризоваться, испаряться или образовывать кавитацию. Запишите минимальную, нормальную, максимальную и расчетную температуру, а не одно типичное значение.

Данные о давлении должны включать условия на входе и выходе для каждого случая потока, а также расчетное давление и то, являются ли показания манометрическими или абсолютными. Требуемый класс давления не может быть выбран только на основе давления, поскольку применимые значения давления и температуры определяются материалом и температурой.

Шаг 3: Определите направление потока.

Номинальный размер трубы определяет соединение, но не обязательно требуемый корпус регулирующего клапана или обшивку. В руководстве поинформации, необходимой для определения размера промышленного клапана, объясняется, какие данные о технологическом процессе и трубопроводе следует собрать перед выполнением расчета. Для обслуживания изоляции проверьте входное отверстие или расточку, скорость, потерю давления, засорение и требования к очистке трубопровода. Для модуляции рассчитайте требуемые значения Cv или Kv для каждого рабочего случая и оцените ход, дальность действия, восстановление давления, шум, кавитацию, мигание и стабильность. Сравнениеклапанов для регулирования расходаявляется полезной отправной точкой перед подбором размеров для конкретной модели.

В Руководстве по регулирующим клапанам Fisher рассматриваются параметры жидкости и сжимаемого потока, характеристики установки, срабатывание привода, материалы, номинальные значения давления и температуры, кавитация, мигание и шум. Таким образом, предварительный расчет производительности не является окончательным выбором клапана.

Шаг 4: Выберите материалы для защиты от давления и внутренние материалы.

Укажите корпус, крышку, запорный элемент, шток или вал, седло, сальник, прокладку и другие материалы, способные выдерживать давление. Материал корпуса сам по себе не определяет конструкцию клапана в целом. Мягкие сиденья, инженерные полимеры, эластомеры, покрытия, наплавка и металлические сиденья имеют разные пределы и режимы разрушения.

Таблицы химической совместимости могут помочь в проверке, но выбранный состав, концентрация, температура, давление, циклическая обработка, декомпрессия, наличие твердых частиц и режим очистки по-прежнему требуют пересмотра. Запросите точное обозначение материала и данные о давлении и температуре для конкретной модели.

Шаг 5: Подтвердите соединение трубопроводов

Запишите номинальный размер, типоразмер или отверстие, облицовку фланца, класс давления, подготовку стыкового шва, размеры "лицом к лицу", допустимые нагрузки, ориентацию при монтаже и доступные габариты. Клапан, соответствующий номинальному размеру, все равно может быть несовместим с фланцем, отверстием, нагрузкой на трубопровод, зазором в приводе или доступом для технического обслуживания.

В руководстве Swagelok по выбору клапанов в качестве подключенных входов для выбора указаны размер, температура, область применения, среда, давление, торцы и подача. Для проектных клапанов расширьте эту структуру, включив в нее запорную арматуру, стандарты, испытания, управление и документацию.

Шаг 6: Укажите управление и автоматику.

Укажите требования к ручному приводу, редуктору, пневматическому, электрическому, гидравлическому или автономному управлению. Для приводов с электроприводом требуется доступное давление воздуха или напряжение, управляющий сигнал, классификация опасных зон, режим открытия/закрытия/фиксации на месте при отказе, время хода, обратная связь по положению, ручное управление и защита окружающей среды.

Для выбора размера привода требуется усилие или крутящий момент выбранного клапана во всех рабочих диапазонах. Не выбирайте привод только по номинальному размеру клапана и не предполагайте, что привод, указанный в одной модели из каталога, подходит для другой конфигурации.

Шаг 7: Укажите стандарты, тесты и документы.

Стандарт ASME B16.34 охватывает такие вопросы, как номинальные значения давления и температуры, материалы, размеры, проверка, испытания, допуски и маркировка для новой конструкции клапана. Стандарты, относящиеся к конкретному продукту, правила эксплуатации трубопроводов, стандарты на концевые соединения, испытания на герметичность, огнестойкость, требования к неорганизованным выбросам и спецификации проекта могут содержать дополнительные отдельные обязательства.

В запросе коммерческого предложения должны быть указаны требуемое издание и пакет документов: технический паспорт, чертеж, спецификация, протоколы испытаний под давлением, сертификаты на материалы, план инспекции, NDE, покрытие, консервация и справочник данных. Поставщик должен указывать исключения, а не просто подменять их другими.
