Вступление



Правильный выбор клапана имеет важное значение для обеспечения безопасной, надежной и эффективной работы промышленных систем. Среди различных промышленных клапанов шаровые краны и задвижки являются двумя наиболее часто используемыми решениями в нефтехимической, нефтегазовой, химической и энергетической отраслях.

Хотя оба клапана могут использоваться для управления включением/ выключением, их конструкции, рабочие характеристики и преимущества применения различны. Понимание этих различий помогает инженерам и проектным группам выбрать наиболее подходящее решение для конкретных условий эксплуатации.

Чтобы ознакомиться с основными принципами работы, начните с описанияпромышленных клапанов и их работы..

Для более широкого сравнения, выходящего за рамки этих двух изолирующих конструкций, ознакомьтесь сосновными типами промышленных клапанови различиями в их движении, функциях и выборе.





---



1. Конструктивные различия между шаровым краном и задвижкой.

шаровой кран

В шаровом кране используется сферический запорный элемент со сквозным отверстием. Клапан открывается или закрывается поворотом шарика на 90 градусов, позволяя проходящему потоку выровняться с трубопроводом или перекрыть его.



Ключевые функции:

Поворот на четверть оборота

Компактная конструкция

Быстрое открывание и закрывание

Отличная герметичность

Подходит для частой эксплуатации



---

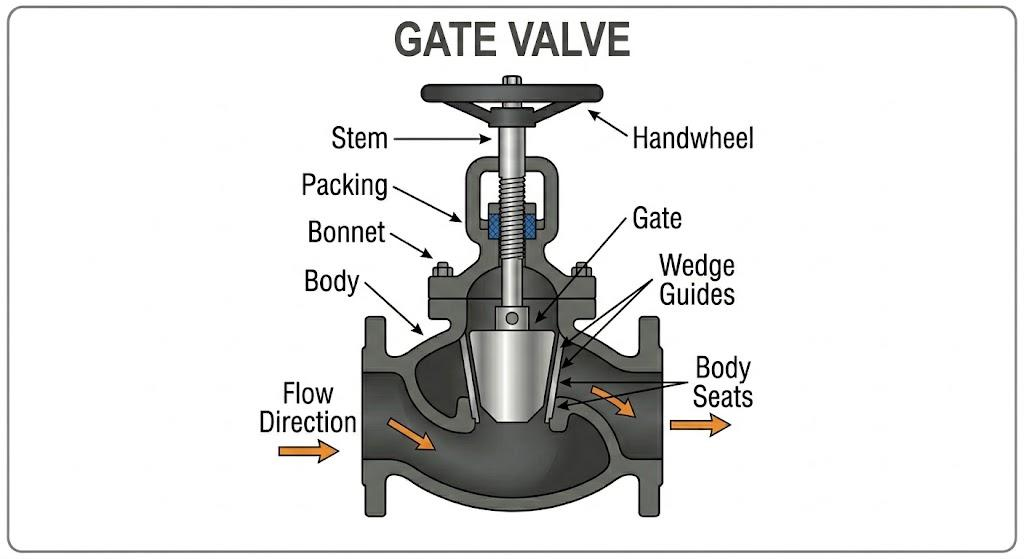

Задвижка

В задвижке используется диск в форме заслонки, который перемещается вертикально для открытия или перекрытия потока. При полностью открытом положении заслонка полностью удаляется с пути потока, что приводит к минимальной потере давления.



Ключевые функции:

Конструкция с линейным перемещением

Полнопроходный канал

Низкий перепад давления

Подходит для применения в качестве изоляции

Предназначен в основном для работы в полностью открытом или полностью закрытом режиме



---



2. Преимущества и ограничения

Преимущества шаровых кранов

Отличная герметичность

Быстрое срабатывание благодаря конструкции с четвертью оборотов

Подходит для применения при высоком давлении и высоких температурах

Хорошая возможность регулирования расхода в определенных конструкциях

Сниженный риск утечки



Ограничения:

Не рекомендуется для дросселирования в стандартных конструкциях

Более высокая стоимость при больших размерах или использовании специальных материалов



---



Преимущества задвижек

Низкое сопротивление потоку при полностью открытом состоянии

Подходит для трубопроводов большого диаметра

Надежная изоляция

Экономичность в определенных областях применения



Ограничения:

Более медленная работа по сравнению с шаровыми кранами

Не подходит для частой эксплуатации

Не рекомендуется для обслуживания дросселирования



---



3. Сравнение областей применения

Приложение	Рекомендуемый клапан
Частое открывание и закрывание	шаровой кран
Служба аварийного отключения	шаровой кран
Изоляция трубопровода высокого давления	Шаровой кран / задвижка
Трубопровод большого диаметра	Задвижка
Передача полного потока	Задвижка
Нефтехимические технологические системы	Шаровой кран / запорная арматура





---



4. Рекомендации по выбору клапанов для нефтехимической промышленности

В нефтехимической и химической перерабатывающей промышленности выбор клапанов зависит от таких факторов, как номинальное давление, температура, характеристики среды, частота эксплуатации и требования к техническому обслуживанию.



Шаровые краны обычно используются для:

Технологические трубопроводы высокого давления

Для перекрытия газов и жидкостей

Системы аварийного отключения

Для применения в агрессивных средах, требующих надежной герметизации



Обычно предпочтительны задвижки:

Трубопроводы большого диаметра

Основные системы изоляции

Для применения, требующего минимальной потери давления

Длительная работа в полностью открытом или полностью закрытом состоянии

В сложных промышленных условиях выбор материала и технологии уплотнения также имеют решающее значение. В зависимости от требований к среде могут быть выбраны такие варианты, как нержавеющая сталь, двухшпиндельная нержавеющая сталь, титан и специальные сплавы.



---



Вывод

Как шаровые краны, так и задвижки играют важную роль в промышленном применении. Наилучший выбор зависит от конкретных условий эксплуатации, требований к системе и ожидаемых эксплуатационных характеристик.



Понимая различия в конструкции, преимуществах и сценариях применения, инженеры могут выбрать наиболее надежное решение для клапанов, повышающее безопасность, эффективность и срок службы системы.
