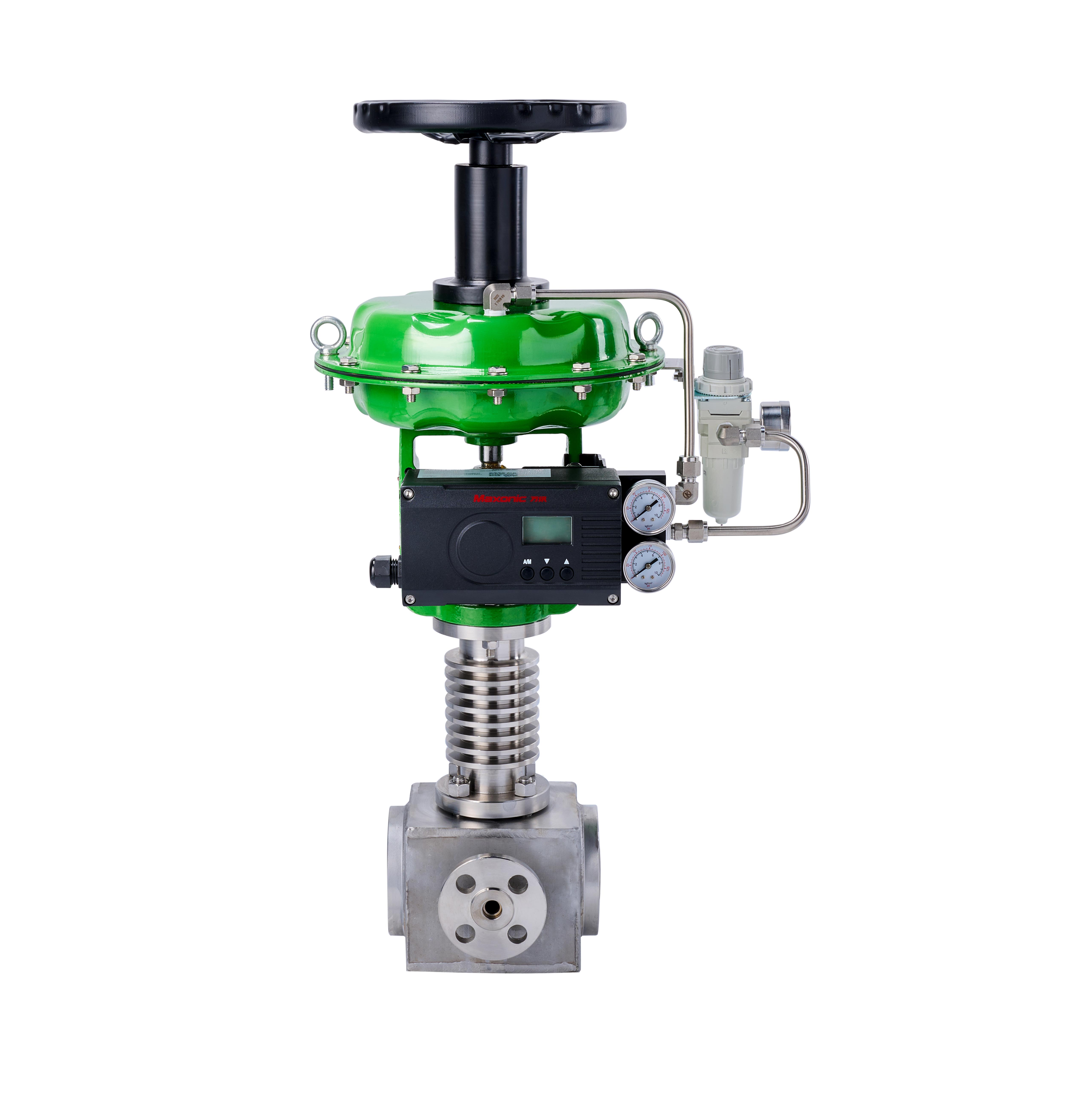

Пневматический мембранный кованый высокотемпературный регулирующий клапан

Разработанный для тяжелых условий эксплуатации при высоких температурах и высоком давлении, пневматический мембранный кованый высокотемпературный регулирующий клапан сочетает в себе кованый корпус, удерживающий давление, с пневматическим мембранным приводом, обеспечивающим точное и стабильное регулирование расхода. Кованая конструкция обеспечивает повышенную прочность и устойчивость к термическим и механическим воздействиям, а удлиненная крышка и термостойкая отделка помогают защитить упаковочную систему и сохранить работоспособность при повышенных температурах.

Клапан особенно подходит для работы с перегретым паром, высокотемпературным газом, термальным маслом, в нефтехимической промышленности, на нефтеперерабатывающих заводах и в энергетике. Его компактная кованая конструкция и специальные варианты отделки делают его подходящим для сложных условий эксплуатации, связанных с высоким перепадом давления, эрозией, кавитацией или термоциклированием, где решающее значение имеют надежная модуляция и сдерживание давления.

Спросите сейчас Следующие продукты

Технические характеристики

Параметр	Спецификация
Тип клапана	Кованый шаровой регулирующий клапан
Конструкция корпуса	Полностью кованый корпус
Привод	Пневматический мембранный привод
Диапазон размеров	DN15-DN300
Номинальное давление	Класс 600-класс 2500
Материал корпуса	Кованые F11, F22, F91, SS316
диапазон температур	-196℃~650℃
Материал отделки	Закаленная нержавеющая сталь / Стеллит
Тип крышки	Удлиненная крышка
Класс герметичности	Класс ANSI V-VI
Соединение	Торцевой сварной шов / Стыковой шов / Фланцевый
Приложение	Паровая система, Тепловая энергетика, Нефтеперерабатывающий завод

Особенности и преимущества

Кованый ограничитель давления

Кованый корпус обеспечивает высокую прочность конструкции и устойчивость к давлению, термическим ударам и механическим нагрузкам.

Высокотемпературная отделка

Можно выбрать термостойкую и закаленную отделку, которая выдерживает повышенные температуры, высокие скорости и условия эрозионного процесса.

Пневматическая диафрагма срабатывает

Обеспечивает быстрое и повторяемое движение штока для непрерывного автоматического регулирования расхода.

Расширенная конфигурация крышки

Помогает создать тепловой барьер между горячей рабочей средой и компонентами насадки и привода.

Точная модуляция

Специально разработанные профили заглушки и седла обеспечивают контролируемую регулировку расхода и предсказуемую реакцию на процесс.

Высокая устойчивость к перепаду давления

Для предотвращения резких перепадов давления и снижения избыточного расхода жидкости может быть предусмотрена многоступенчатая регулировка или регулировка с балансировкой давления.

Антикавитационные и противоэрозионные опции

Специальные внутренние конфигурации помогают ограничить кавитацию, вспенивание, эрозию, вибрацию и шум в сложных условиях эксплуатации.

Устойчивость к термоциклированию

Кованая конструкция и тщательно подобранные уплотнительные элементы обеспечивают повторяющиеся циклы нагрева и охлаждения.

Надежная работа

Пневматический привод может быть сконфигурирован для работы в открытом, закрытом или других заранее определенных безопасных положениях.

Подходит для применения в системах с высоким энергопотреблением

Идеально подходит для основного и вспомогательного пара, перегретого пара, высокотемпературного газа, термального масла, технологических систем нефтепереработки, нефтехимии и электростанций.

Испытательное оборудование

Испытательная система с криогенным жидким азотом при температуре -196°C

Имитирует условия эксплуатации при сверхнизких температурах для проверки эффективности и надежности уплотнения клапанов в криогенных условиях.

Твердомер по Бринеллю, Роквеллу и Виккерсу

Обеспечивает соответствие твердости материала международным стандартам прочности, долговечности и долговременных эксплуатационных характеристик.

Крупномасштабная координатно-измерительная машина (КИМ)

Обеспечивает высокоточный контроль размеров для обеспечения точности обработки и однородности продукта.

Система тестирования жизненного цикла клапанов

Оценивает долговечность и эксплуатационную надежность клапана с помощью повторных испытаний по циклу открывания и закрывания.

Испытательная камера с высокой и низкой температурой

Проверяет работоспособность и стабильность клапана в экстремальных температурных условиях.

Высокотемпературная камера для испытания на старение

Оценивает долговременную стабильность материала и надежность изделия при постоянном воздействии высоких температур.

Настольный оптический эмиссионный спектрометр SPECTRO (Германия)

Выполняет быстрый и точный анализ состава материала для обеспечения полной прослеживаемости и соответствия требованиям.

FAQ

Q Для чего используется управляющий клапан?

Управляющие клапаны автоматически регулируют поток, давление, температуру и уровень жидкости для поддержания стабильной и эффективной работы процесса.

Q Как работает управляющий клапан?

Управляющий клапан принимает сигналы от контроллера и регулирует открывание клапана через привод для достижения необходимых условий процесса.

Q Какие типы приводов доступны?

Управляющие клапаны могут быть оснащены пневматическими, электрическими или гидравлическими приводами в зависимости от потребностей применения.

Q Как выбрать подходящий управляющий клапан?

Выбор клапана зависит от технологической среды, расхода, давления, температуры, размера клапана и требуемой точности управления.

Q В чём разница между управляющим клапаном и клапаном включения/выключения?

Клапан включения/выключения предназначен для изоляции, а управляющий клапан непрерывно регулирует поток для поддержания точных параметров процесса.

Q В каких отраслях часто используются управляющие клапаны?

Управляющие клапаны широко используются в химической переработке, нефтегазовой промышленности, СПГ, производстве электроэнергии, фармацевтическом производстве, пищевой промышленности и промышленной автоматизации.
